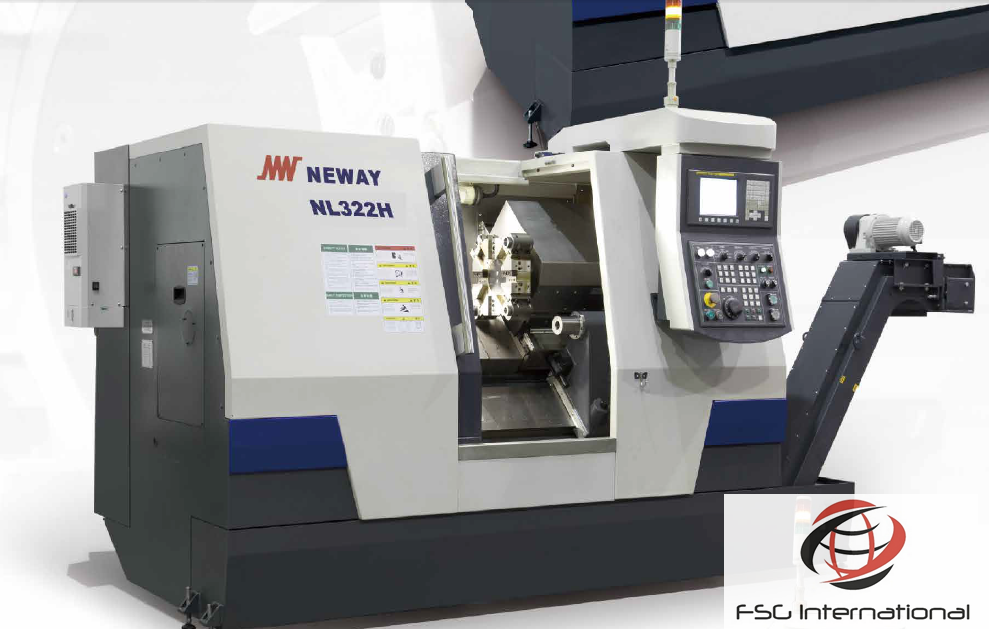

Tornio Orizzontale
NL322H
D.320x600 CN Fanuc Oi mate-TD

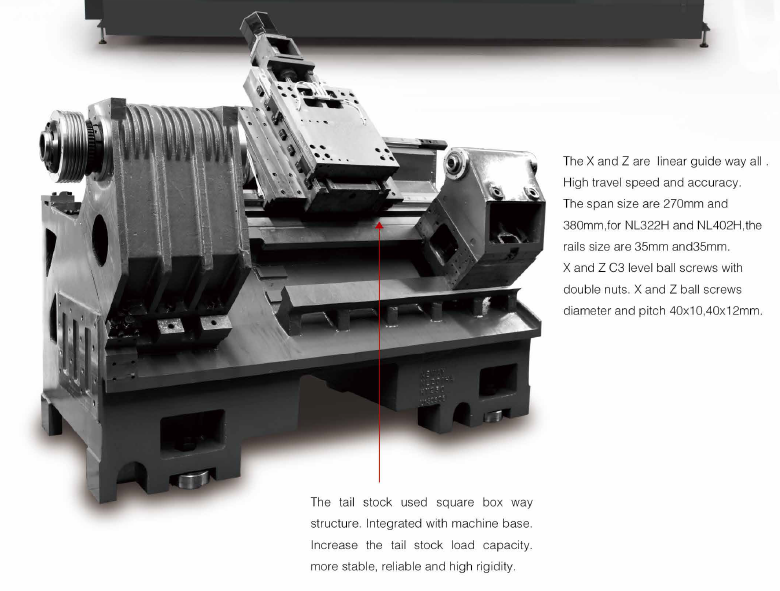

Struttura
Specifiche Tecniche
Max. Diametro rotante sul banco 600 mm
Max. Diametro rotante sul carro 420 mm
Max. Diametro Tornibile 320 mm
INGOMBRI
Dimensioni (lunghezza x larghezza x altezza) 3850x1950x2120mm
Peso netto 4800 kg
Max. Diametro rotante sul carro 420 mm
Max. Diametro Tornibile 320 mm
Max. Lunghezza Tornibile 600 mm
Dia. del foro mandrino 65 mm
CORSE ASSI
Asse X 260 mm
Asse Z 670 mm
MANDRINO
Potenza di uscita 11 / 15 KW
Attacco Naso Mandrino Asa 6
Max. velocità rotazione mandrino 4000 rpm
Chuck 12 "
CONTROPUNTA
Dia./Corsa del canotto contropunta D130/100mm
Attacco Foro conico Cono Morse 5
FEED & VELOCITA '
Dia. del foro mandrino 65 mm
CORSE ASSI
Asse X 260 mm
Asse Z 670 mm
MANDRINO
Potenza di uscita 11 / 15 KW
Attacco Naso Mandrino Asa 6
Max. velocità rotazione mandrino 4000 rpm
Chuck 12 "
CONTROPUNTA
Dia./Corsa del canotto contropunta D130/100mm
Attacco Foro conico Cono Morse 5
FEED & VELOCITA '
Rapidi di Avanzamento 24/30 m /min
Velocità di avanzamento (asse X) 16 m / min
Velocità di avanzamento (asse Z) 16 m / min
Velocità di Taglio velocità avanzamento 1-8000 mm / min
TORRETTA
Numero di stazioni utensili 12
Dimensioni Cava Utensili fissi 25 mm x 25 mm
Max. diametro della barra alesatura 40 mm
PRECISIONI
Precisione di posizionamento asse X 0,008 mm
precisione di posizionamento asse Z 0,008 mm
Ripetibilità asse X 0,004 mm
Ripetibilità asse Z 0,004 mm
Capacità di alimentazione 35 kV A
Capacità serbatoio Refrigerante 360 Lt
Velocità di avanzamento (asse X) 16 m / min
Velocità di avanzamento (asse Z) 16 m / min
Velocità di Taglio velocità avanzamento 1-8000 mm / min
TORRETTA
Numero di stazioni utensili 12
Dimensioni Cava Utensili fissi 25 mm x 25 mm
Max. diametro della barra alesatura 40 mm
PRECISIONI
Precisione di posizionamento asse X 0,008 mm
precisione di posizionamento asse Z 0,008 mm
Ripetibilità asse X 0,004 mm
Ripetibilità asse Z 0,004 mm
Capacità di alimentazione 35 kV A
Capacità serbatoio Refrigerante 360 Lt
Trasportatore Trucioli Palette raschianti/lato destro
INGOMBRI
Dimensioni (lunghezza x larghezza x altezza) 3850x1950x2120mm
Peso netto 4800 kg
Foto Produttore
Neway CNC Equipment (Suzhou) Co., Ltd. è situata a Suzhou High Tech development District. Ha investito circa 150 milioni di dollari, la società copre un'area di 200.000 metri quadri.
Tutto il reparto di assemblaggio è equipaggiato di un impianto di condizionamento per mantenere la temperatura costante a 20°C.
La produzione dei componenti svolta all'interno della fabbrica utilizza macchinari di pregio come ZAYER , FAVRETTO ( Italia ), SIP (Svizzera) Starraghekter(Germania), ecc.
Anche i trattamenti termici così come il le fusioni di ghisa sono prodette all'interno della struttura produttiva, tutti i processi sono controllati e gestiti con Gestionale SAP.
La NEWAY Produce circa 3000 macchine/anno esportate in USA, Germania, Spagna, Francia, Arabia Saudita, Africa e Sud America, dove ha strutture commerciali attive.
Tutto il reparto di assemblaggio è equipaggiato di un impianto di condizionamento per mantenere la temperatura costante a 20°C.
La produzione dei componenti svolta all'interno della fabbrica utilizza macchinari di pregio come ZAYER , FAVRETTO ( Italia ), SIP (Svizzera) Starraghekter(Germania), ecc.
Anche i trattamenti termici così come il le fusioni di ghisa sono prodette all'interno della struttura produttiva, tutti i processi sono controllati e gestiti con Gestionale SAP.
La NEWAY Produce circa 3000 macchine/anno esportate in USA, Germania, Spagna, Francia, Arabia Saudita, Africa e Sud America, dove ha strutture commerciali attive.
