Cnc Vertical Machine Tap
VM601D Fanuc
- Travel （X/Y/Z）510/400/350 mm
- Spindle nose to machining table 150~500mm;
- Worktable（Length× Width）650×400 mm;
- Max. load capacity 250kg
- T slot No.*width*distance 3*14*125
- Spindle speed 10~12000 rpm

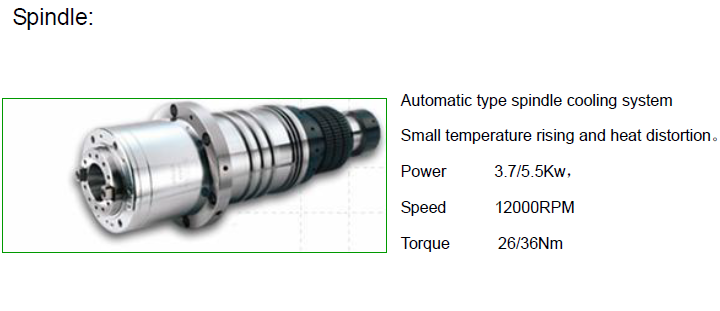

- Spindle motor 3.7/5.5 kW, Spindle taper BT30;
- Rapid feed speed(X/Y/Z-axis): 48/48/48m/minl
- Cutting feed speed: 1~10000 mm/min

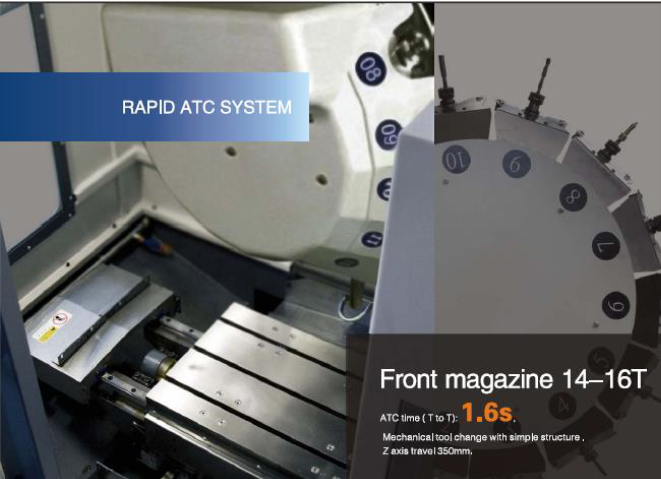

- Tool magazine capacity: 16T
- Max diameter/length/weight of tool: 60mm/250mm/3kg
- Tool change way: random
- Tool change time 1.6s
- Positioning accuracy (X/Y/Z-axis):0.008/0.008/0.008 mm
- Repeatability (X/Y/Z-axis):0.005/0.005/0.005mm
- Max drilling diameter D.20
- Max tapping screw diameter M14
- Milling capability 100 cm³/min
a) FANUC Oi mate MD NC system
b) Hand held operating unit (China);
c) Disc-type tool magazine 24 tools (SY-Taiwan);

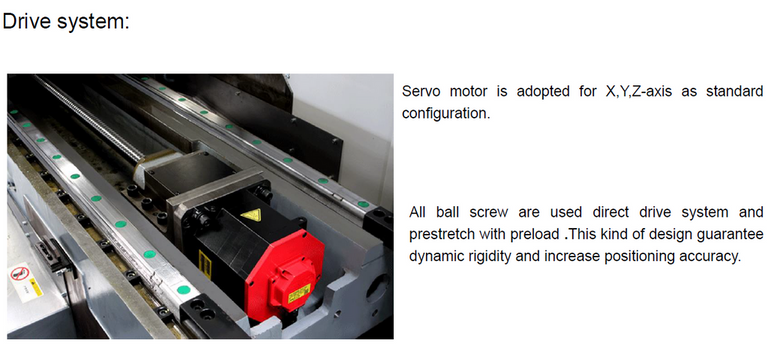

d) Linear guideway X/Y/Z ;
e) Chain-type chip conveyor;
f) Electric cabinet air-conditioner ;
g) Automatic lubricating system;
h) Tri-color lamp;
i) Air through spindle;
j) Air curtain protection;
k) Air gun;
l) Work lamp;
c) Disc-type tool magazine 24 tools (SY-Taiwan);
d) Linear guideway X/Y/Z ;
e) Chain-type chip conveyor;
f) Electric cabinet air-conditioner ;
g) Automatic lubricating system;
h) Tri-color lamp;
i) Air through spindle;
j) Air curtain protection;
k) Air gun;
l) Work lamp;
m) Random technique standard document &accessories

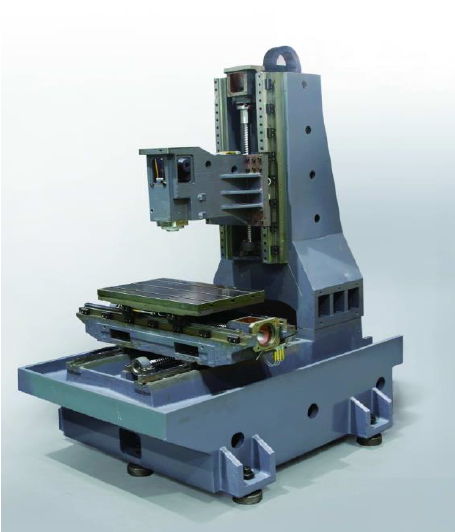

Struttura
Specifiche Tecniche
| Corsa asse X | 510 mm |
|---|---|
| Corsa asse Y | 400 mm |
| Corsa asse Z | 350 mm |
| Distanza Naso Mandrino - Tavola | 150~500mm |
| Dimensioni Tavola di Lavoro | 650 x 400 mm |
| Capacità di carico tavola | 250 kg |
| Dimensioni Cave a T | 3 x 14 x 125 |
| Numero di giri Mandrino | 10 - 12000 rpm |
| Potenza Motore | 3,7 - 5,5 Kw |
| Attacco Mandrino | BT 30 |
| Avanzamenti Rapidi assi (X/Y/Z-axis) | 48 / 48 / 48 m/min |
| Avanzamenti in Lavoro | 1~10000 mm/min |
| Capacità Magazzino Utensili | 16 posti |
| Dimensione max utensili (Diametro / Lunghezza / Peso ) | 60mm/250mm/3kg |
| Tipo Cambio Utensile | Random |
| Tempo Cambio utensili | 1,6 sec |
| Precisione di riposizionamento | 0.008/0.008/0.008 mm |
| Ripetitibilità | 0.005/0.005/0.005mm |
| Diametro massimo di Foratura | D. 20 mm |
| Diametro Massimo di filettatura | M 14 |
| Capacità di volume del truciolo | 100 cm³/min |
| EQUIPAGGIAMENETO STANDARD | |
| CNC FANUC Oi mate MD NC system | |
| Magazzino a disco 24 utensili | ✓ |
| Guide lineari su tutti gli assi X/Y/Z | ✓ |
| Trasportatore trucioli | ✓ |
| Armadio elettrico condizionato | ✓ |
| Sistema di Lubrificazione Automatico | ✓ |
| Lampada di segnalazioni a 3 colori | ✓ |
| Aria attraverso il Mandrino | ✓ |
| Pistola Aria | ✓ |
| Lampada di illuminazione area di lavoro | ✓ |
| Documentazione Tecnica | ✓ |
